推土机、液压挖掘机行走各部装置磨损处置【图表】

发布时间:2022-4-17 13:29:56   访问量:

        我们之前给大家分析了推土机、液压挖掘机行走部分装置结构磨损情况的分析方案,今天对每一个具体部件分析其磨损...

        我们之前给大家分析了推土机、液压挖掘机行走部分装置结构磨损情况的分析方案,今天对每一个具体部件分析其磨损后现象分析及相关的处置方案设计。

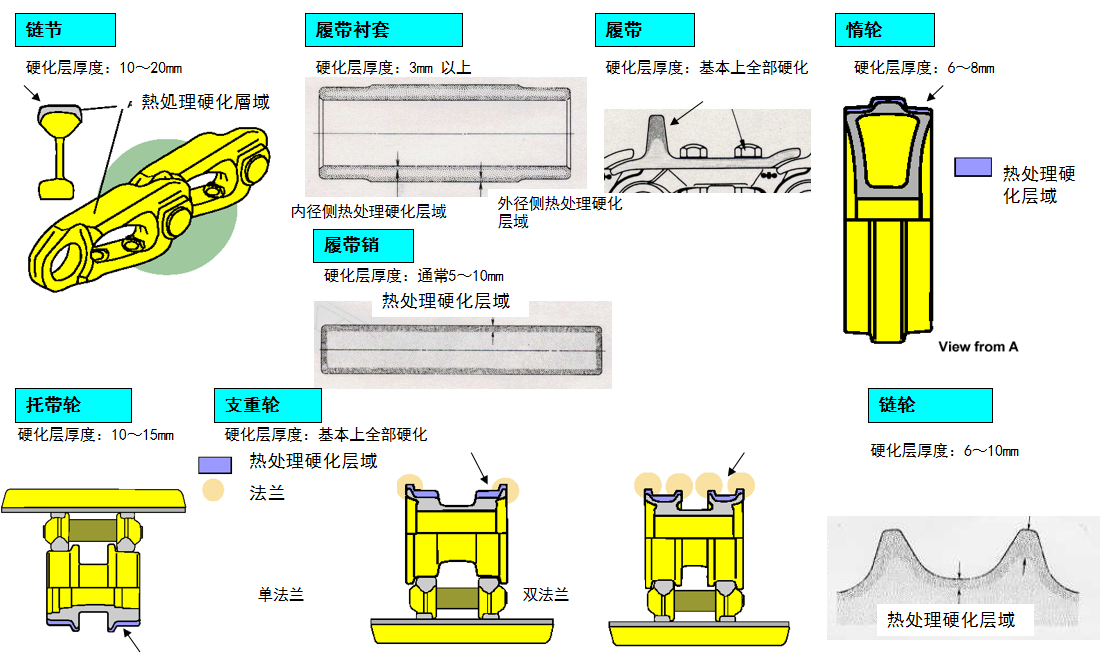

        为了延长行走体各构成部品的寿命,对各滑动面及履带销、衬套实施了热处理,磨损余量部分已硬化,磨损量超过硬化层后,磨损速度急剧加速,以挖掘机链节、履带衬套、履带、托带轮、支重轮法兰部位为对象描述其代表性数据。


挖掘机配套件数据

① 按诊断报告书的测定项 目顺序填写下部行走部分各部品的磨损现象

② 用略图表示诊断时的测定部位。

③ 用略图简明地表示代表性的磨损形态。

④ 说明磨损发生的原因及其影响

⑤ 说明如何把磨损控制在最低限度,磨损时的一般处置及对用户的指导要领


挖掘机履带部链节节距损耗

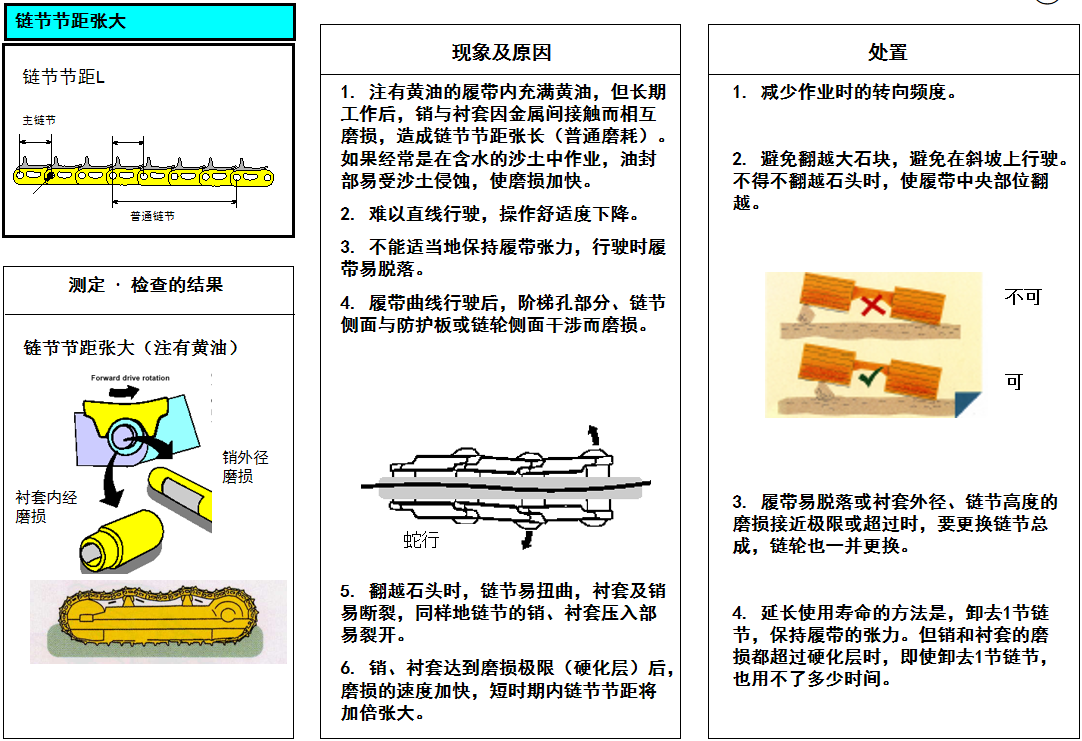

挖掘机履带链节节距长大(普通损耗)及处置方法

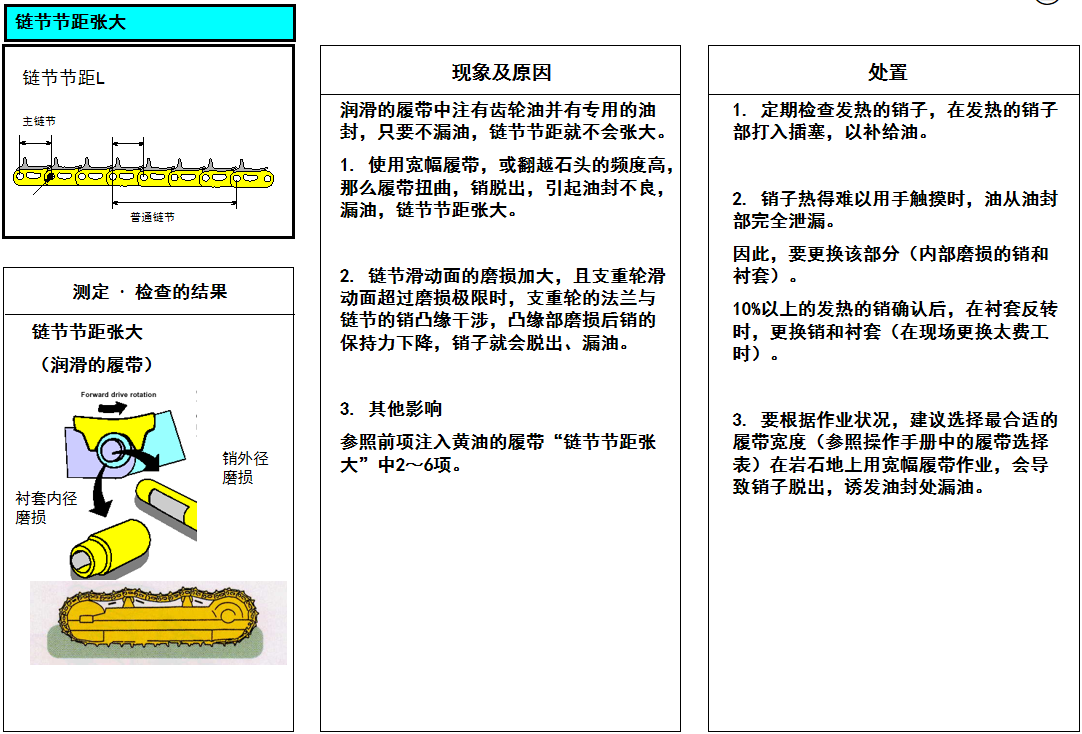

挖掘机润滑履带链节节距张大(普通损耗)及处置方法


挖掘机履带部链节滑动面损耗

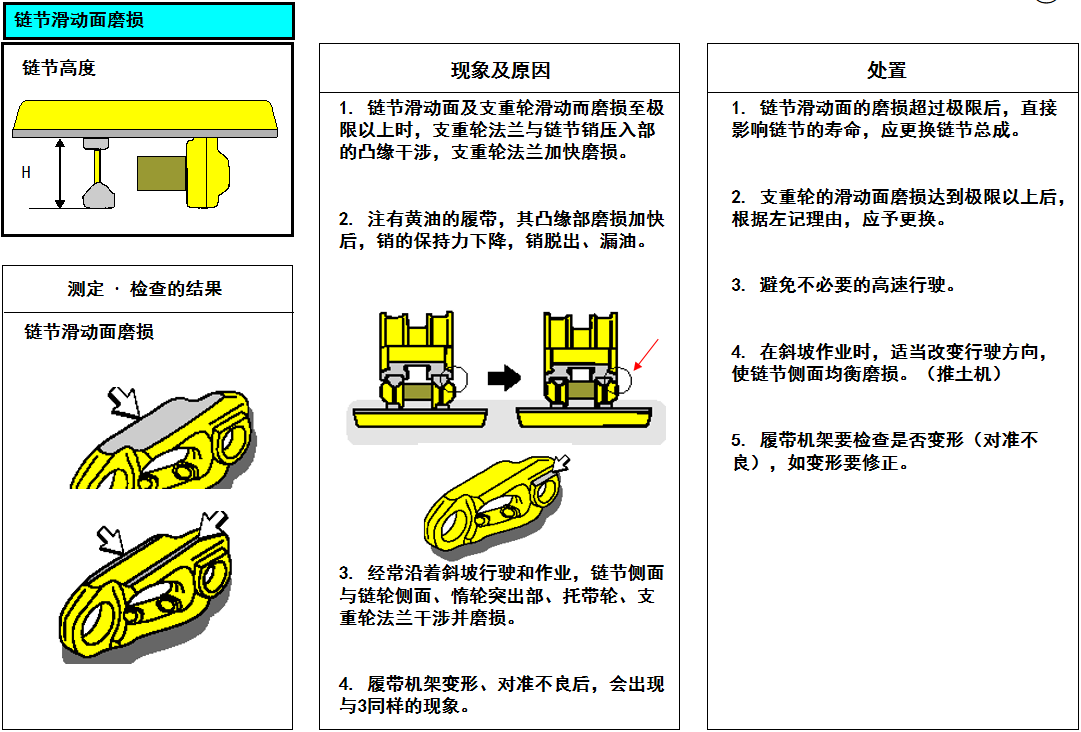

挖掘机履带链节滑动面磨损现象原因及处置方法

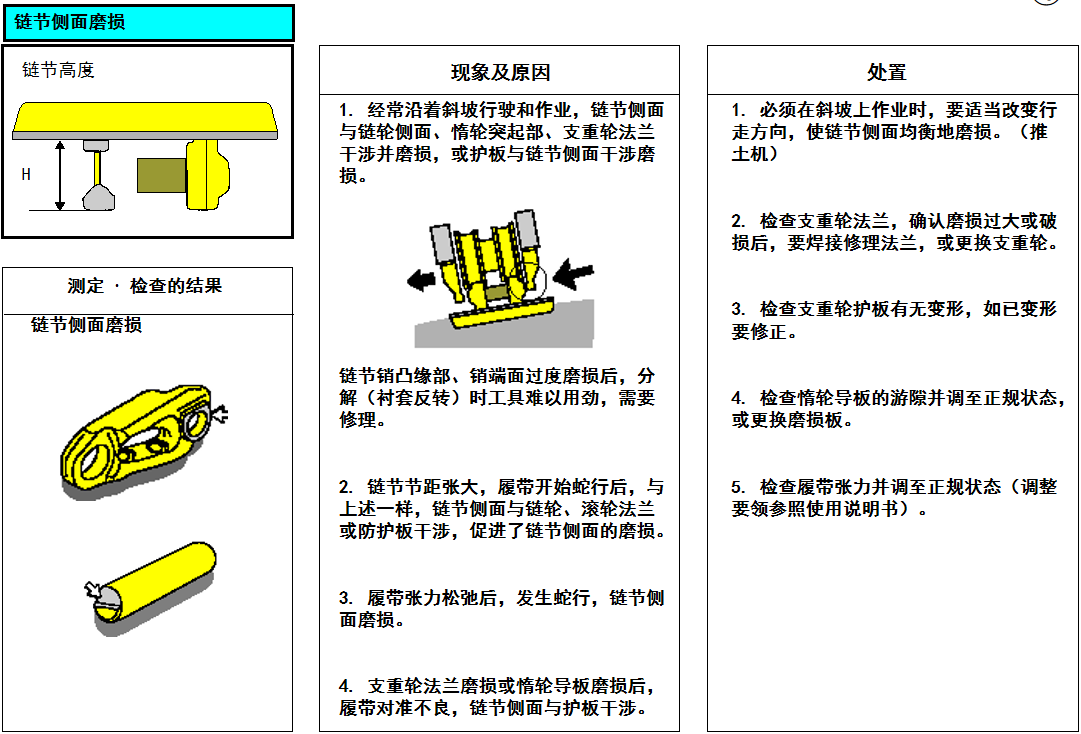

挖掘机履带链节侧面磨损现象原因及处置方法

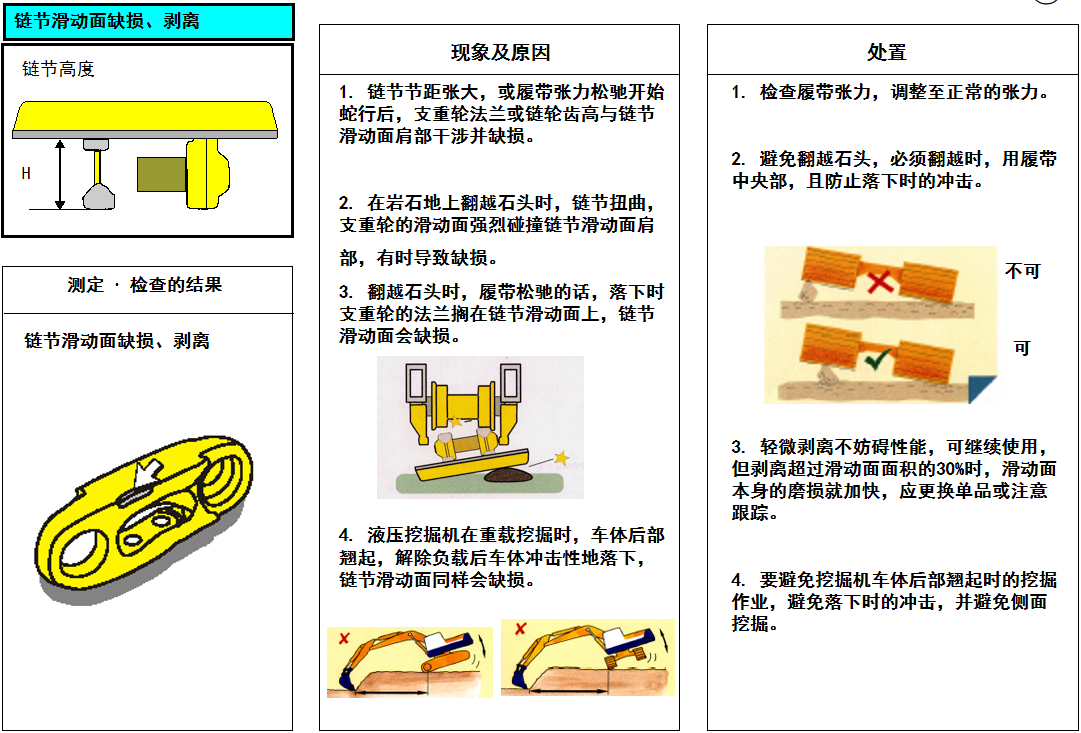

挖掘机履带链节滑动面缺损、剥离现象原因及处置方法

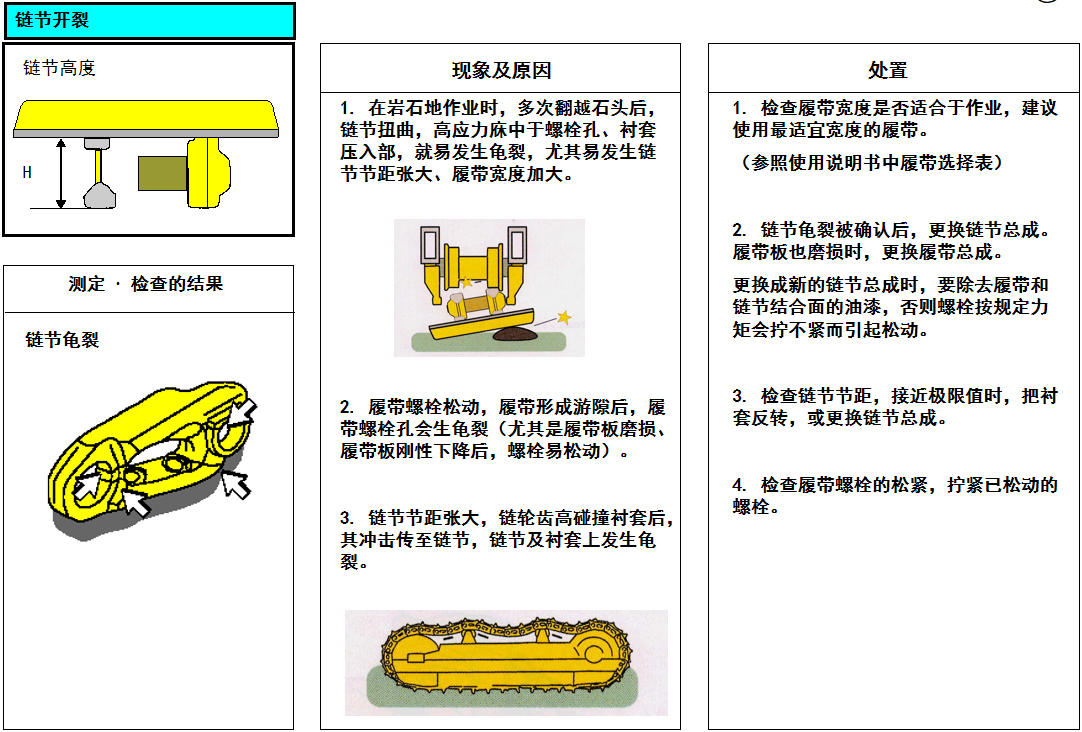

挖掘机履带链节开裂现象原因及处置方法


挖掘机履带部衬套损耗

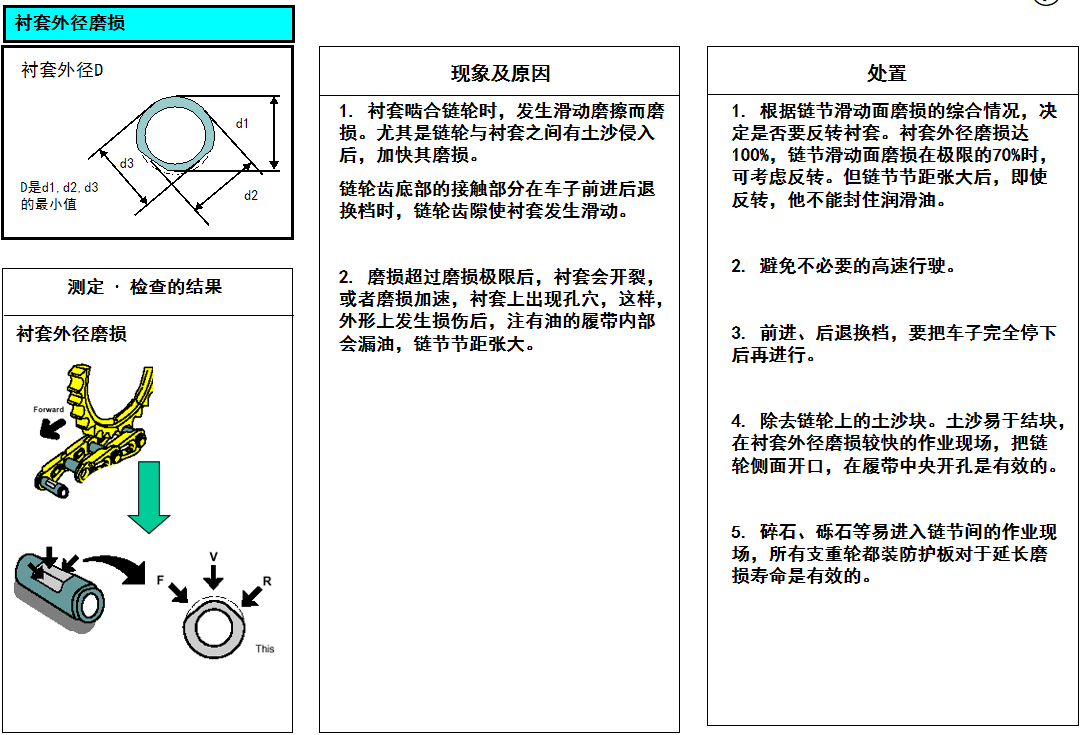

挖掘机履带衬套外径磨损现象原因及处置方法

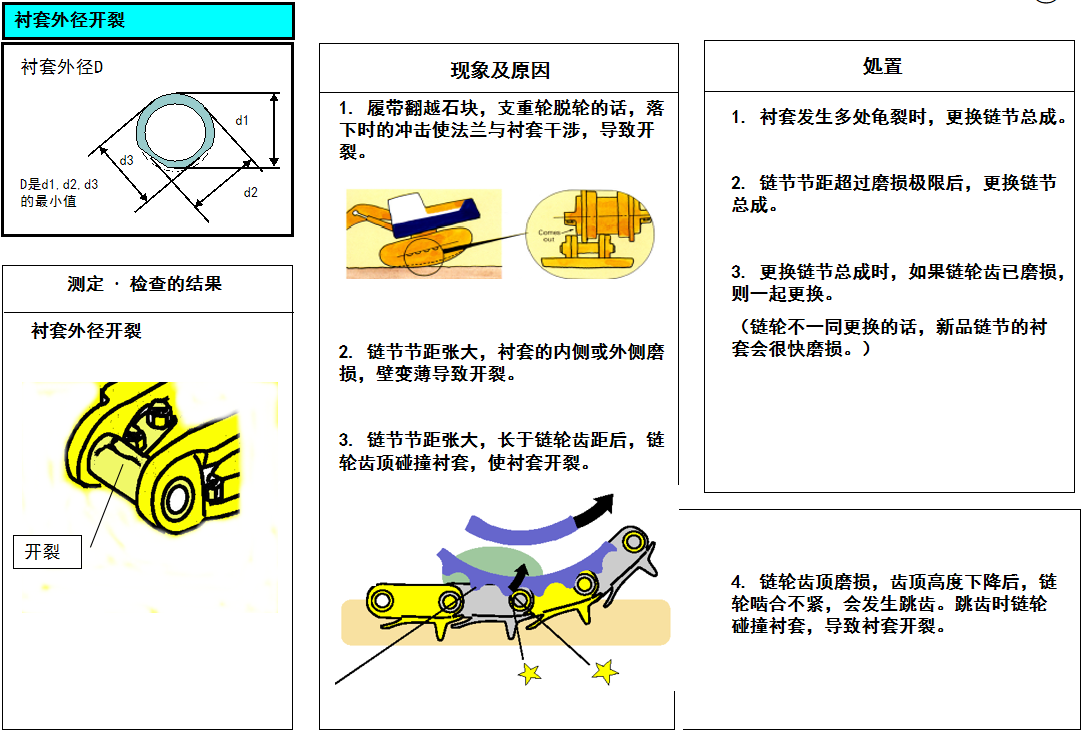

挖掘机履带衬套外径开裂现象原因及处置方法

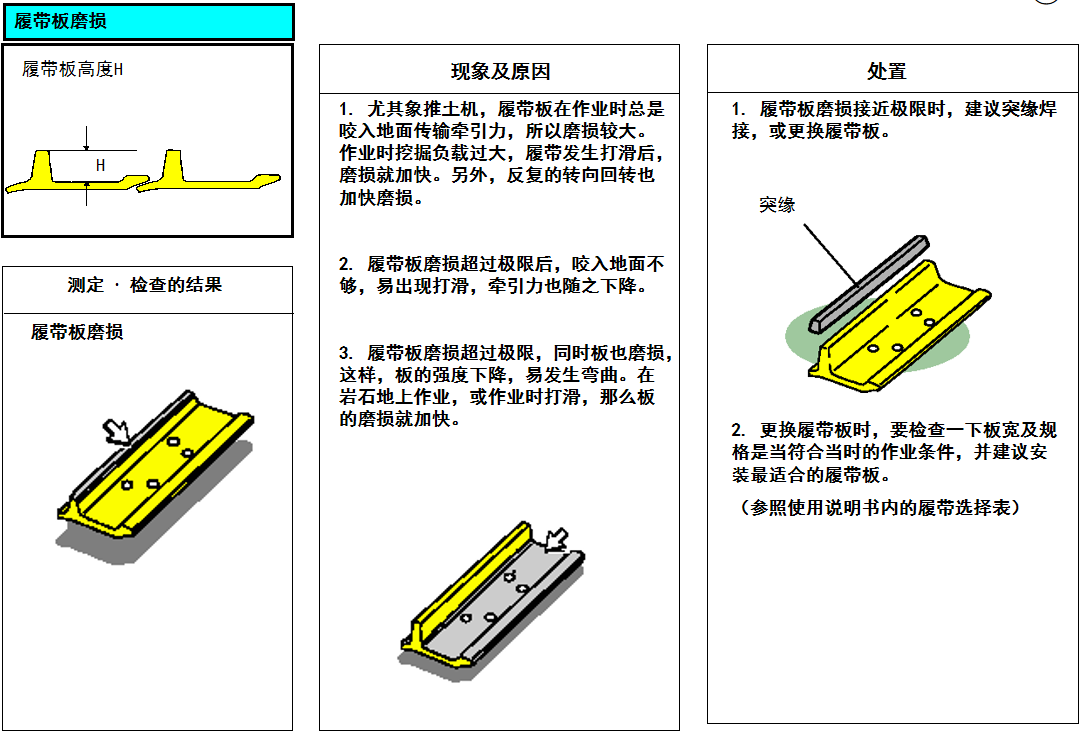

挖掘机履带板磨损现象原因及处置方法

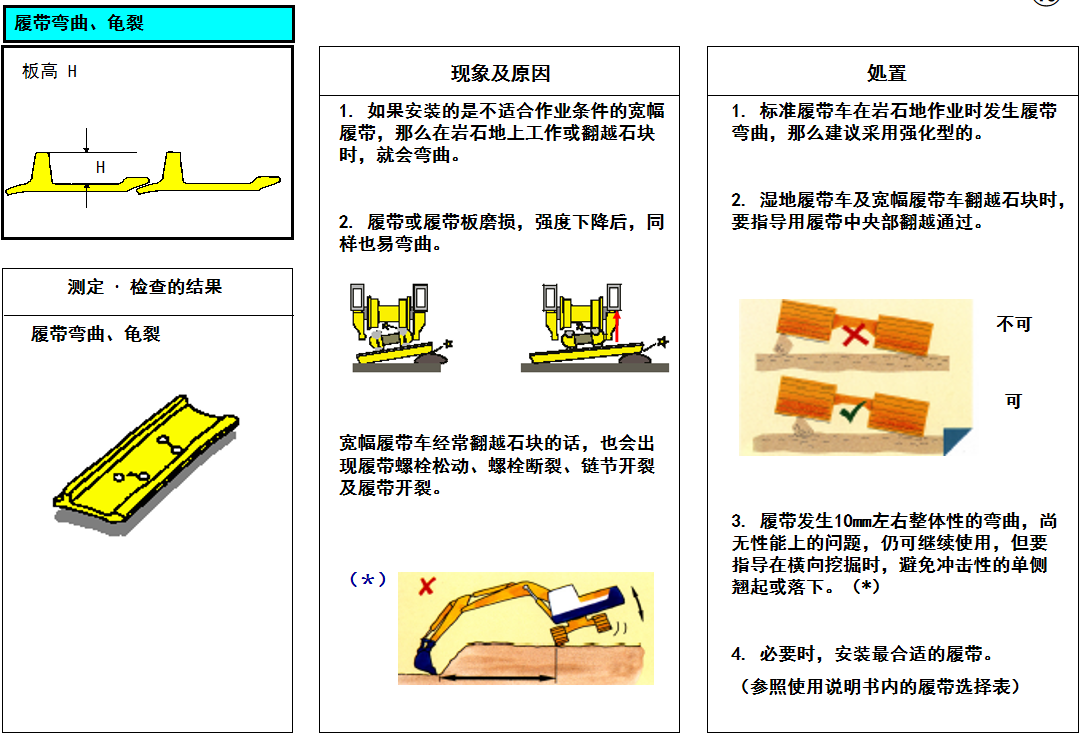

挖掘机履带弯曲龟裂现象原因及处置方法


挖掘机履带部托带轮滑动面及法兰位损耗

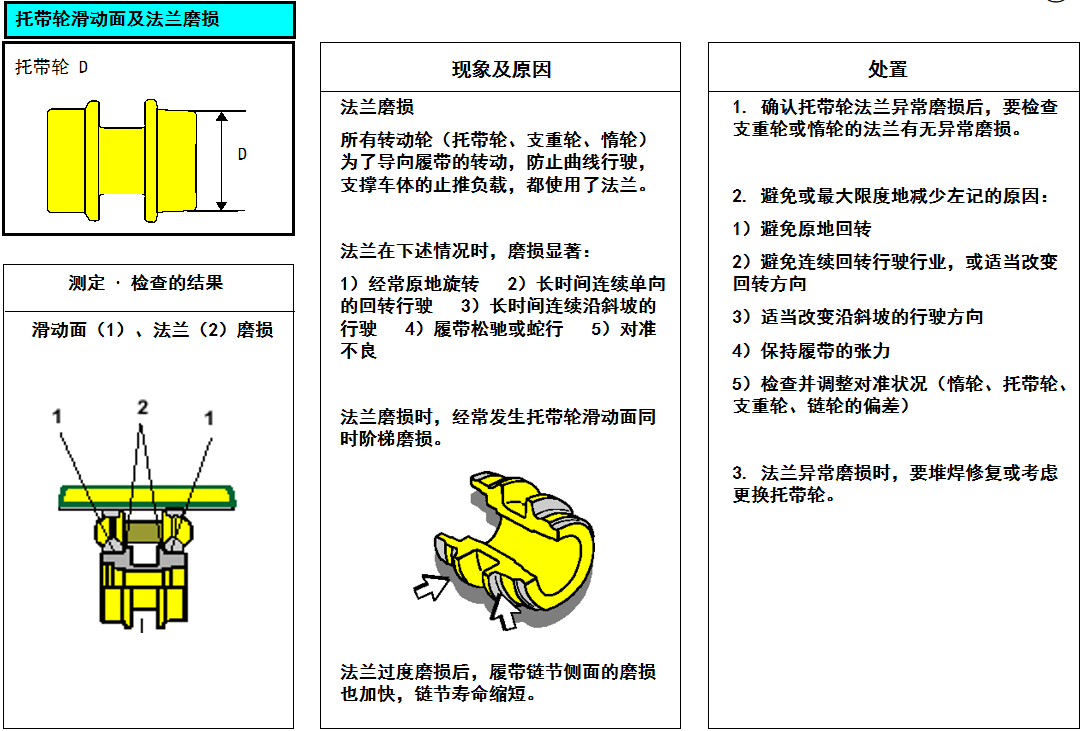

挖掘机履带托带轮滑动面及法兰磨损现象原因及处置方法

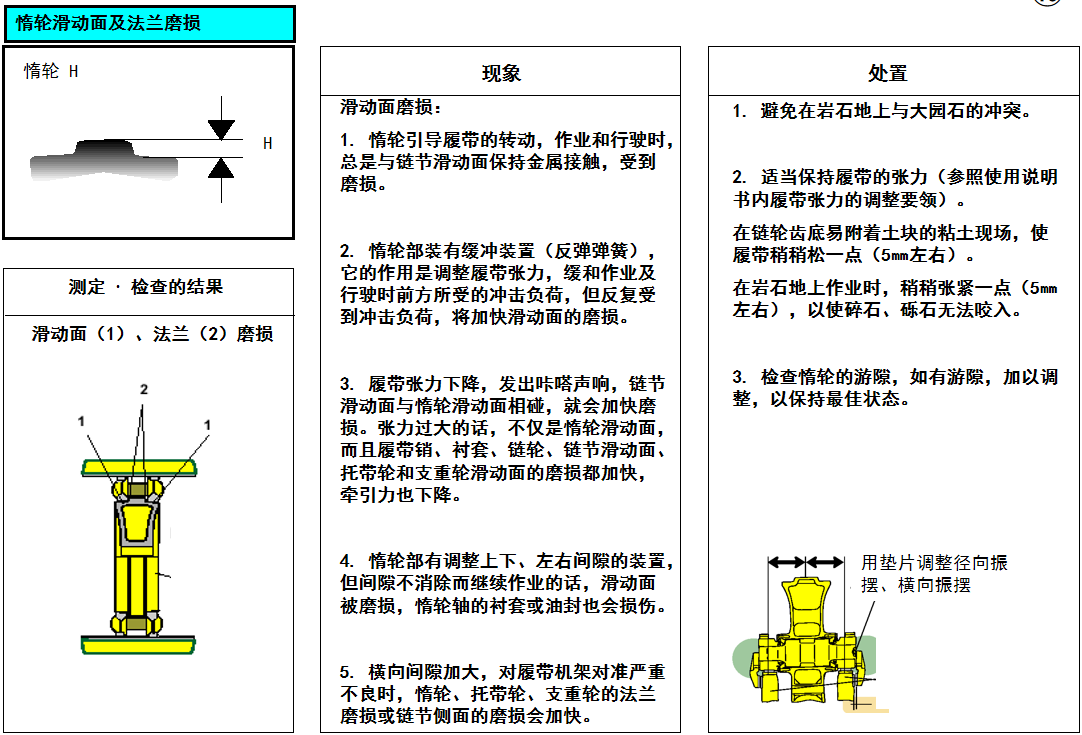

挖掘机履带惰轮滑动面及法兰磨损现象原因及处置方法


挖掘机履带部支重滑动面及法兰损耗

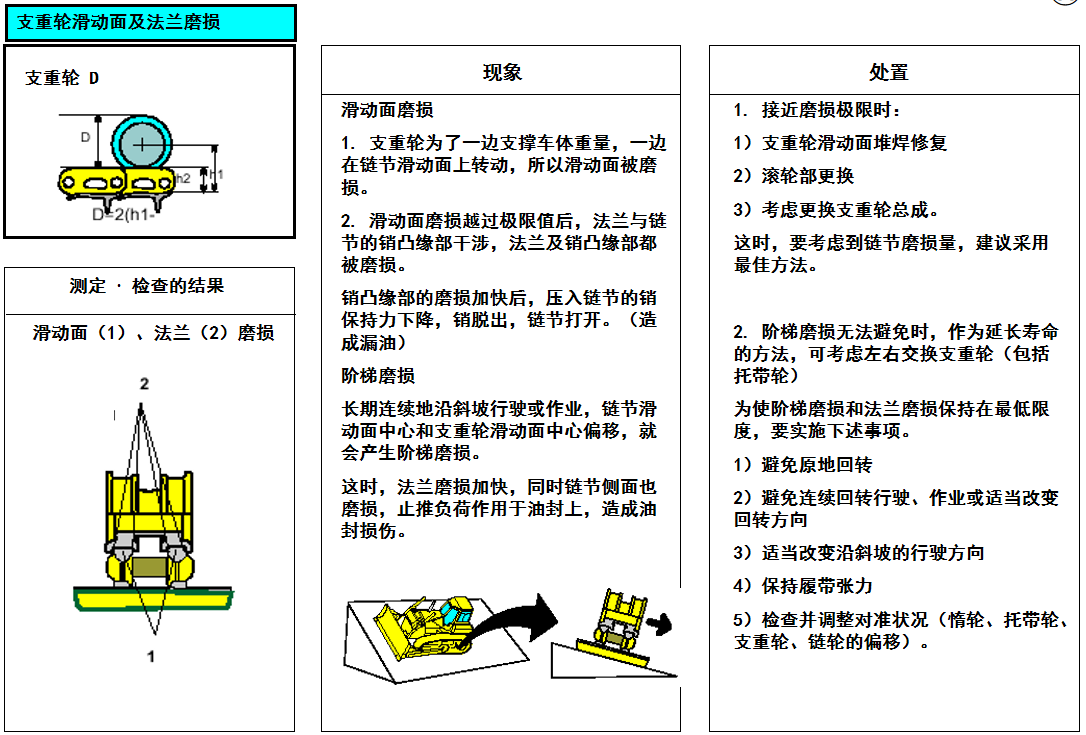

挖掘机履带支重轮滑动面及法兰磨损现象原因及处置方法


挖掘机履带部链轮齿面损耗

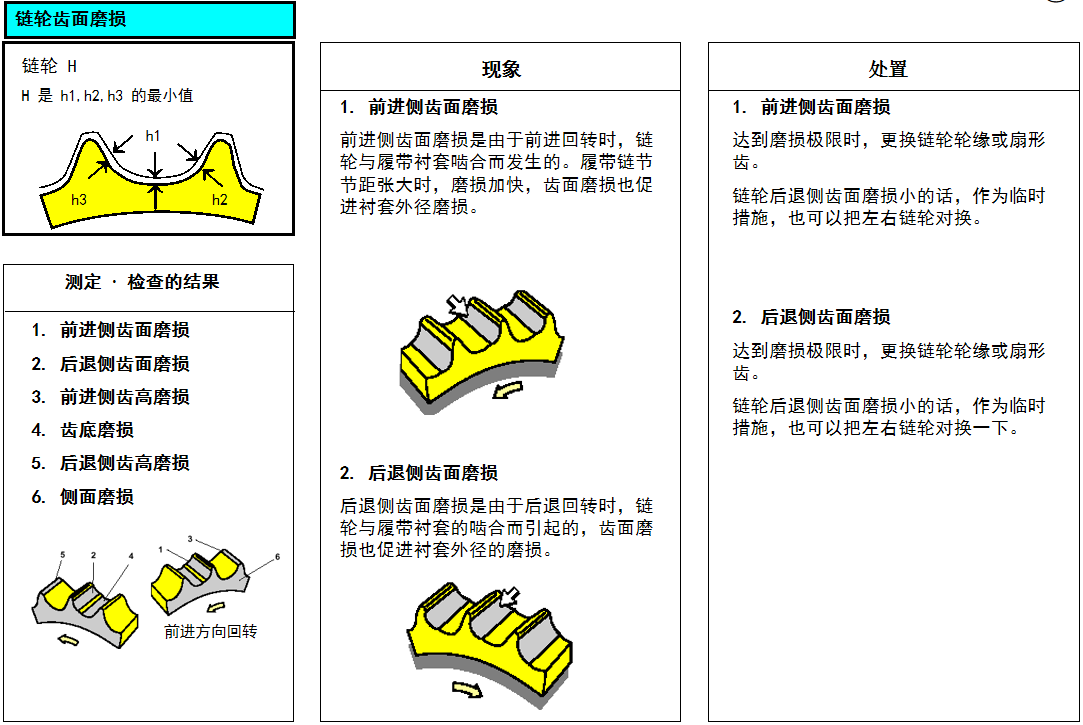

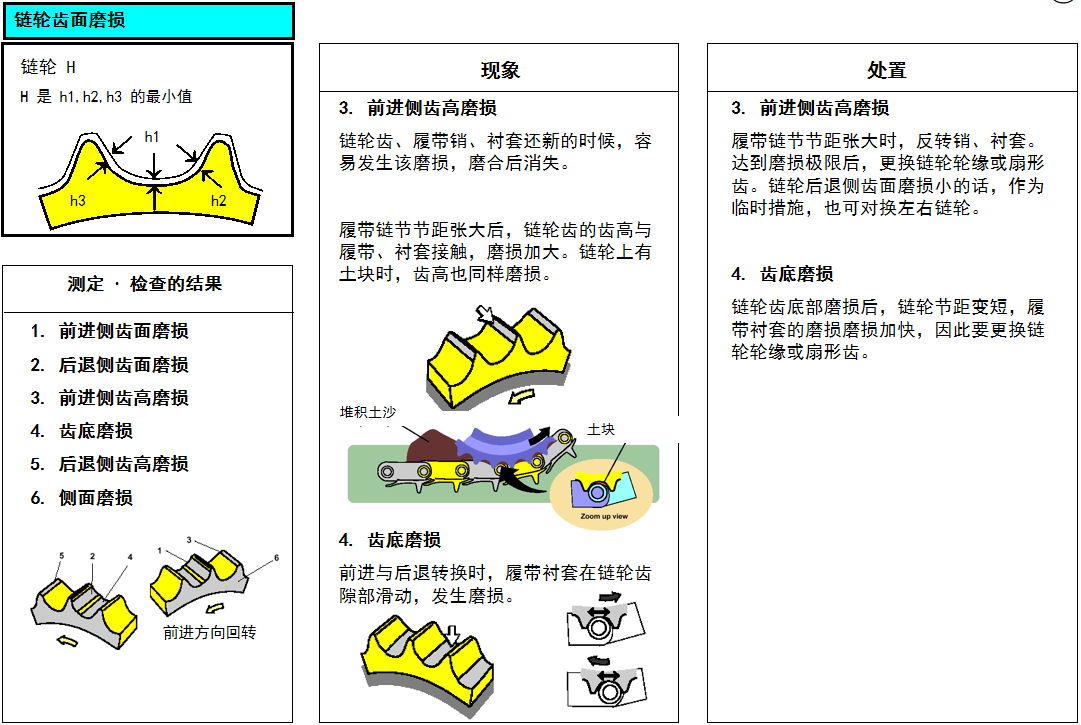

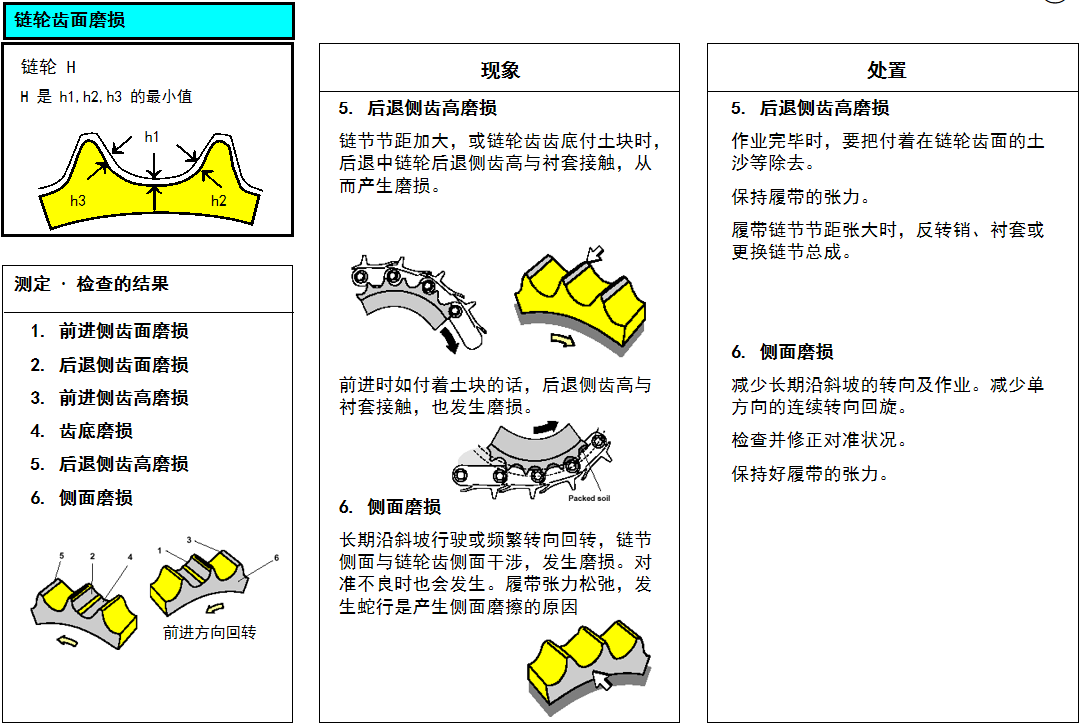

挖掘机履带链轮齿面磨损现象原因及处置方法

挖掘机履带链轮齿面磨损现象原因及处置方法挖掘机履带链轮齿面磨损现象原因及处置方法
