如何模拟挖斗实现挖掘的动作吗?

发布时间:2021/8/27 11:19:45   访问量:

们在这次运动实例中只是模拟运动过程,并不涉及真是的物理量的输出,如果要查看物理量的输出,建议读者尝试使用motion运动模块。更多相关资讯欢迎了解徐州恒星挖斗。...

我们如何利用SOLIDWORKS运动模拟实例模型来模拟一下挖斗的主轴旋转运动呢?恒星挖斗带大家来了解一下。


动作实例详解:SOLIDOWRKS 现在是一个工具平台,在这个平台中可以实现我们机械产品的运动仿真,模拟我们真实世界中物体的运动,例如本例中的挖掘机的挖斗仿真。由于挖掘机挖斗运动比较复杂,本例是一个简单的运动模拟实例,挖斗可以实现挖掘动作和主轴的旋转运动。并且可以输出对应的动画。通过这个实例,对SOLIDWORKS 动画有一个大致的了解,能够对我们的读者有一些帮助。


切换到动画工具栏

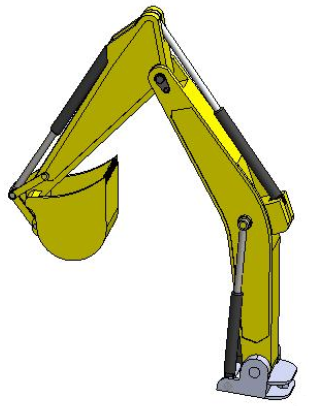

如下图所示,为挖掘机的部件,通常是在建模的环境中,如果想要事先相应的动作,需要切换到动画工具栏中。


施加马达


·工具条已经启动后,如下图所示,我们施加的马达,重力,或者是阻尼等等都是包含在工具条中,只需要我们选择对于的施加方式即可。

SOLIDWORKS运动模拟实例,挖斗可以实现挖掘动作和主轴的旋转运动

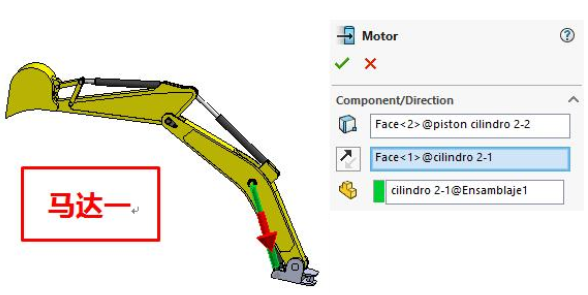

· 挖斗是多个零部件实现运动,故我们需要在多个零部件中添加马达。在这里我们选择表达式来去模拟主轴的运动,表达式中选用步进运动,具体方程式如下图。

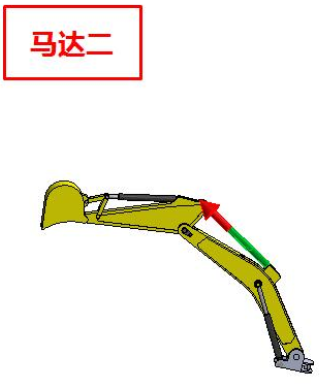

· 继续对第二个主轴施加马达表达式

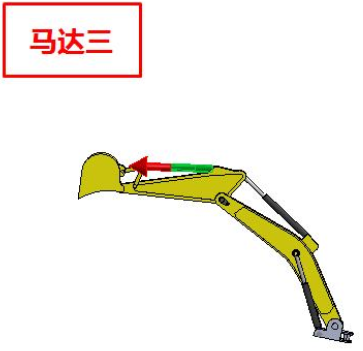

·继续对第三个主轴施加马达表达式

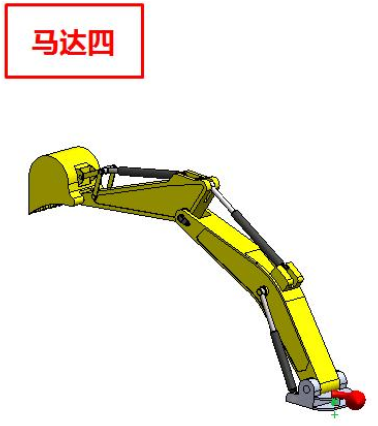

· 对底座施加旋转马达

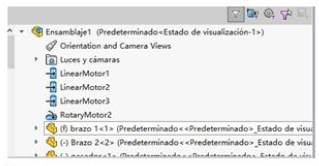

· 通过添加马达,挖斗的运动基本已经完成,在时间栏中会形成如下截图,代表着时间历程,总的时间设置为12s。


· 模拟步骤设置完成以后,即可点击计算,电脑会进行运算,运算完成以后,既可以进行查看。


我们上述通过对挖斗运动的模拟,可以发现SOLIDWORKS软件,不仅方便我们对模型进行绘制,还能迅速的对物体进行实际状态的模拟,优势巨大。我们在这次运动实例中只是模拟运动过程,并不涉及真是的物理量的输出,如果要查看物理量的输出,建议读者尝试使用motion运动模块。更多相关资讯欢迎了解徐州恒星挖斗
